易混合，操作簡易，施工人員無需特殊技術要求，適合現場在線修復；

        防流掛性優(yōu)異，應用廣泛，適用于各種不規(guī)則件；

        優(yōu)異的粘接性、耐老化性、耐磨性、耐酸堿。

        1、表面處理：清除待修部位表面的灰塵、油污及銹跡，露出金屬基體，條件允許時建議使用清洗劑清洗待修表面;

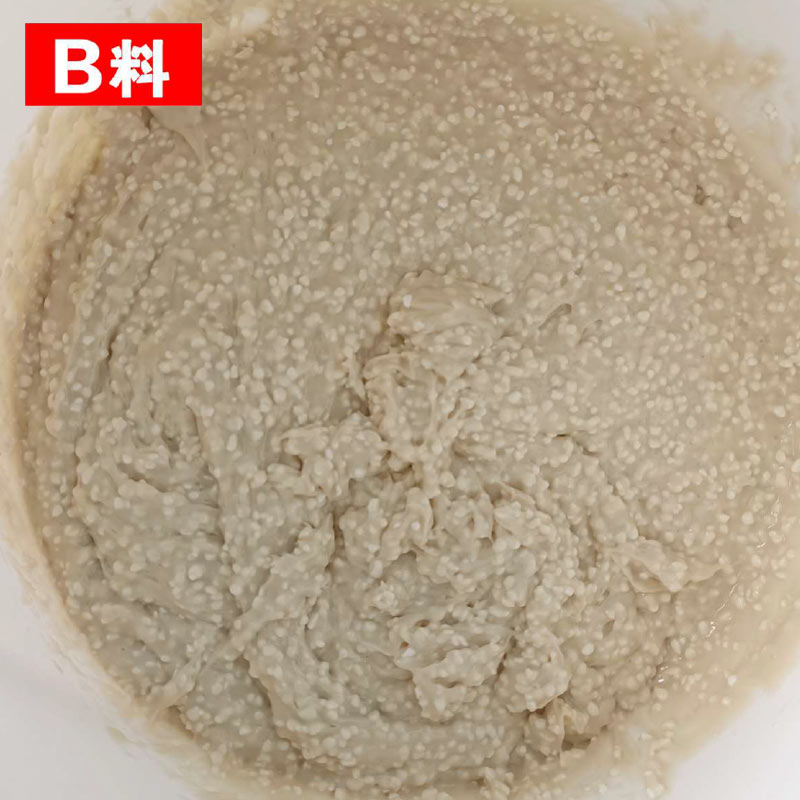

        2、混合：用慢速混料機或刮刀類工具按比例A:B=2:1（重量比）將兩種組分混合攪拌, 確保混合均勻并無結塊。混合料要在建議操作時間內用完（見表2），發(fā)硬變粘后的混合料不可再用。建議每次混合料不超過3公斤，如需要大批量使用，可根據現場情況客戶自行混合調配環(huán)氧樹脂組分以及耐磨陶瓷顆粒組分，具體方法可咨詢我司。

        3、涂敷：單層涂敷厚度建議為5-20mm。使用時，帶上手套，將混合料用油灰刀類工具均勻涂敷于待修部位表面。完成涂敷后，需及時修整表面使其平整，因耐磨陶瓷修補料固化后只能用手動拋光機輕微打磨；

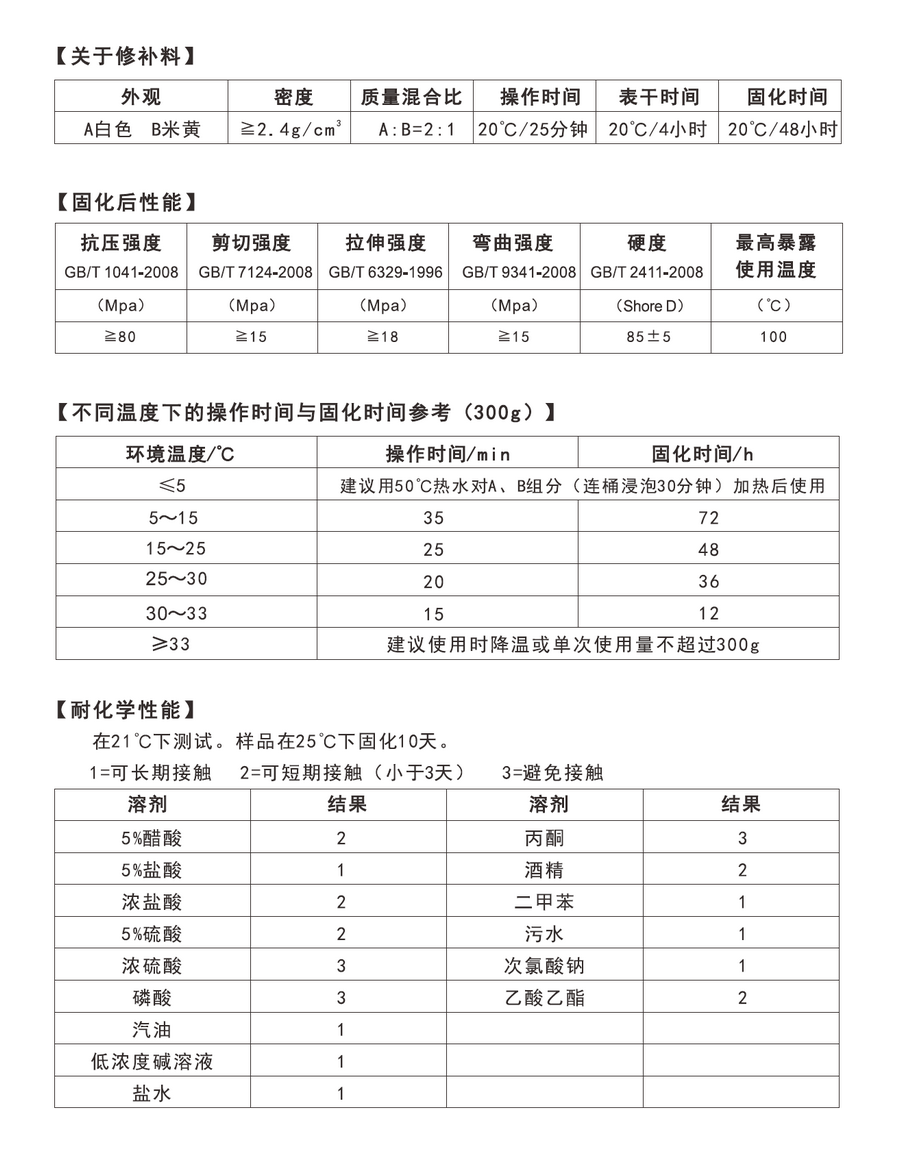

        4、固化：參考產品參數表。

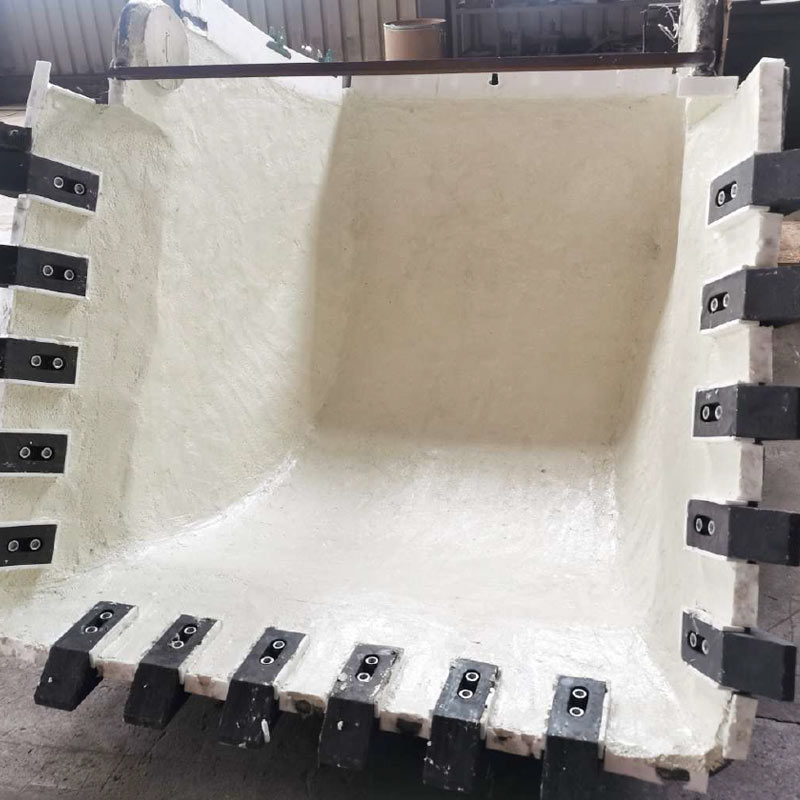

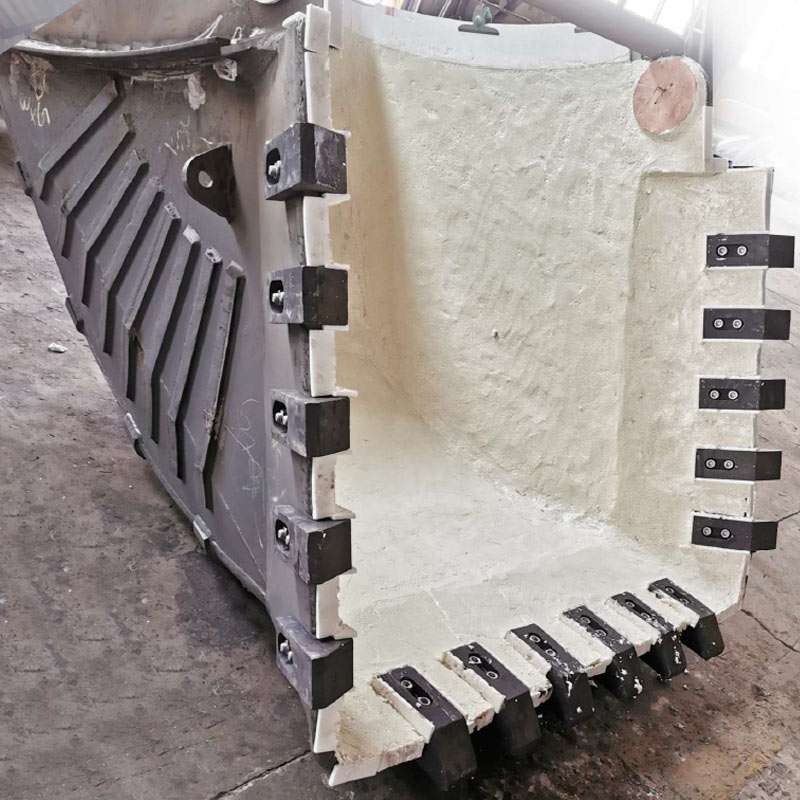

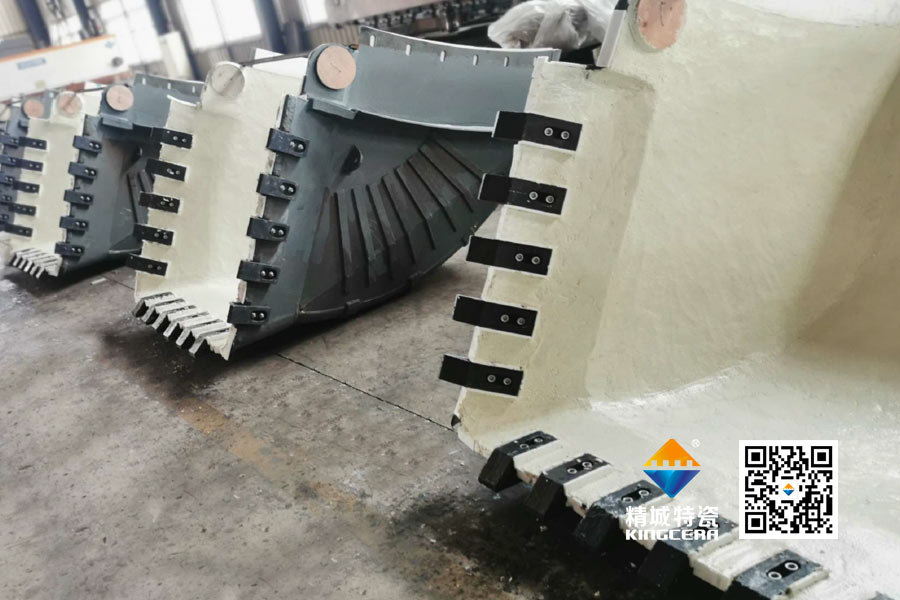

        溜槽 , 管道 , 風機葉輪, 旋流器, 取料斗等

        煤炭, 鐵礦石, 銅礦石, 火力發(fā)電廠, 水泥廠等


        1、雙組分桶裝，15Kg/組，A組分10kg，B組分5kg。

        2、本產品A、B兩組份應分開密封、室溫保存，產品貯存期為1年。

        3、本產品從包裝中取出的膠一次用完，不可再倒回A或B組份中。

        4、本產品為非易燃品，應放置于陰涼、干燥處貯存，在運輸過程中按普貨處理。

        1、配膠時稱取兩組份，切勿使任一組份過量太多，避免強度降低，固化不完全。

        2、混膠必須均勻，配好的膠料應在20min內用完。若溫度低，配膠量少時，使用時間相應增加。溫度高，配膠量大時，應攤展膠料，以延長使用時間。

        3、AB兩組份用后須蓋嚴，以免產品吸水而影響粘接強度。

        4、手上或被粘接物上多余的膠，未固化前可用酒精清洗干凈。

        5、嚴防兒童接觸，切勿入口。

        6、溫度低于10℃時，應采取適當的加溫措施，否則應延長固化時間。

        7、產品參數為實驗室條件取得，由于實際工況復雜，建議用戶根據實際工況預測試。
